门禁系统与二维码门禁系统的制作方法

     【专利摘要】本实用新型公开了一种二维码门禁系统，包括门口终端及门禁控制器，门口终端具有一用于扫描二维码的扫描摄像头；门禁控制器包括无线通信单元、微处理器、数据存储单元、继电器及电源管理单元；其中，无线通信单元用于与门口终端建立无线通信连接，以接收门口终端发送的二维码信息；微处理器与无线通信单元及数据存储单元连接，用于将二维码信息与数据存储单元存储的二维码信息进行匹配，并在匹配成功后输出一开锁控制信号；继电器与微处理器连接，用于响应开锁控制信号而开启电子门锁，电源管理单元与微处理器连接，为微处理器供电。本实用新型二维码门禁系统，可实现二维码门禁管理，使用方便，成本较低，其流通性好，安全系数相对较高。

【专利说明】二维码门禁系统

【技术领域】

本实用新型涉及门禁系统，尤其涉及一种二维码门禁系统。

【背景技术】

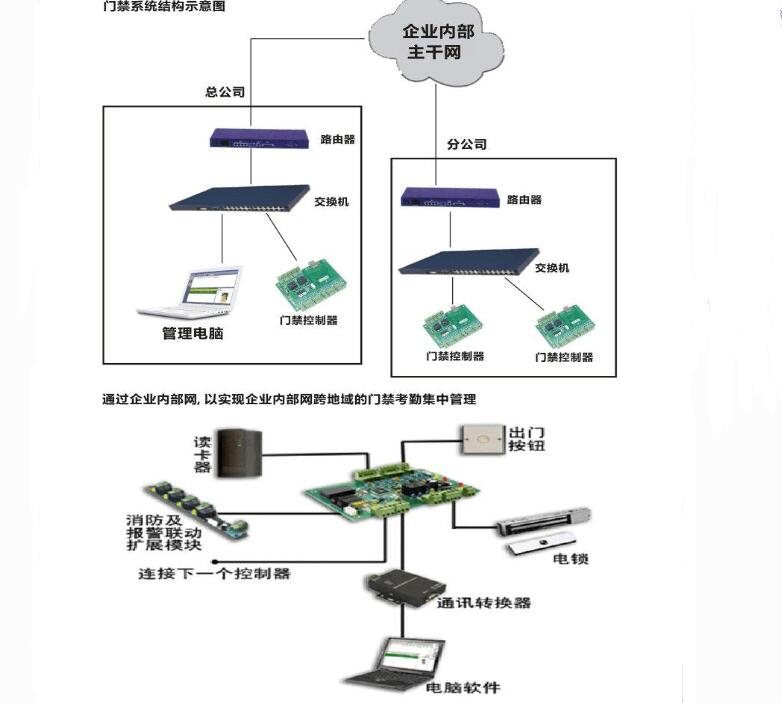

       门禁系统是新型现代化安全管理系统，它是解决重要部门出入口实现安全防范管理的有效措施。目前的门禁系统一般有密码门禁、感应刷卡门禁、指纹识别门禁、人脸识别门禁等，其中，密码门禁的密码信息容易泄露，安全系数较低。感应刷卡门禁需要配置门禁卡，其成本高，而且必须要门禁卡才能开门，其流通性较差。而指纹识别门禁和人脸识别门禁，虽然安全系数较高，但是需要预先录入指纹或人脸图像，而且必须要对应的指纹或人脸图像才能开门，其流通性也较差。

实用新型内容

      本实用新型的目的在于克服现有技术中得不足而提供一种二维码门禁系统，该二维码门禁系统利用二维码实现门禁管理，其成本低、流通性好，安全系数较高。
      本实用新型解决现有技术问题所采用的技术方案是:一种二维码门禁系统，包括:
门口终端，所述门口终端具有一用于扫描二维码的扫描摄像头；
门禁控制器，所述门禁控制器包括无线通信单元、微处理器、数据存储单元、继电器及电源管理单元；
      其中，所述无线通信单元用于与所述门口终端建立无线通信连接，以接收所述门口终端发送的二维码信息；所述微处理器与所述无线通信单元及数据存储单元连接，用于将所述二维码信息与所述数据存储单元存储的二维码信息进行匹配，并在匹配成功后输出一开锁控制信号；所述继电器与所述微处理器连接，用于响应所述开锁控制信号而开启电子门锁，所述电源管理单元与所述微处理器连接，为所述微处理器供电。
      优选地，所述门禁控制器还包括与所述微处理器连接用于室内开门的手动开关。
      优选地，所述无线通信单元为蓝牙模块、WIFI模块或2.4G无线模块。
      优选地，所述门口终端为智能移动终端。
      本实用新型的有益效果是:本实用新型提供的二维码门禁系统，采用门口终端的扫描二维码，获取二维码信息，该二维码信息通过无线方式发送至室内的门禁控制器，通过门禁控制器对该二维码信息进行识别，在识别成功后控制电子门锁开启，如此，实现了二维码门禁管理。一方面，由于二维码生成方便，无成本，所以，本实用新型的二维码门禁系统的使用方便、成本较低；另一方面，门禁控制器可以记录相关信息，例如来访者、开门时间等等，如此，便于门禁的统一管理。再一方面，二维码随机生成，其流通性好，同时，安全系数相对较高。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

     【具体实施方式】

      下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

      参照图1所示，本实用新型实施例提供了一种二维码门禁系统，该二维码门禁系统利用二维码实现门禁管理，其成本低、流通性好，安全系数较高。具体的，该二维码门禁系统包括门口终端10及门禁控制器20。

      门口终端10具有一用于扫描二维码的扫描摄像头101。也就是说，该门口终端10用于扫描二维码，获取二维码信息，并将该二维码信息以无线方式发送至门禁控制器20。

      门禁控制器20包括无线通信单元201、微处理器202、数据存储单元203、继电器204及电源管理单元205。其中，所述无线通信单元201用于与所述门口终端10建立无线通信连接，以接收所述门口终端10发送的二维码信息。所述微处理器202与所述无线通信单元201及数据存储单元203连接，用于将所述二维码信息与所述数据存储单元203存储的二维码信息进行匹配，并在匹配成功后输出一开锁控制信号；所述继电器204与所述微处理器202连接，用于响应所述开锁控制信号而开启电子门锁30，所述电源管理单元205与所述微处理器202连接，为所述微处理器202供电。

      在具体应用中，本实用新型的二维码门禁系统中的门口终端10可以安装在室外的门口位置，而门禁控制器20可以安装在室内的某个位置。门口终端10与门禁控制器20的无线通信单元201建立无线通信连接。当来访者在门口终端上扫描二维码后，门口终端10将扫描获取的二维码信息发送至室内的门禁控制器20，门禁控制器20对该二维码信息进行识别，具体的，门禁控制器20的微处理器202将该二维码信息与数据存储单元203内存储的二维码信息进行对比匹配，当匹配成功后，微处理器202输出一开锁控制信号至继电器204，继电器204在该开锁控制信号的控制下，打开电子门锁30。此外，微处理器202还可以根据二维码信息将来访者姓名、开门时间等信息存储至数据存储单元203中。如此，实现了二维码门禁管理。

      可选地，门禁控制器20还包括与所述微处理器202连接用于室内开门的手动开关206。也就是，在微处理器202上连接手动开关206，手动开关206被按下时，微处理器202输出控制信号至继电器204，通过继电器204打开电子门锁30，如此，可以实现室内开门。

      可以理解的是，无线通信单元201为蓝牙模块、WIFI模块或2.4G无线模块。如此，门口终端10可以通过蓝牙、WIFI或2.4G方式与门禁控制器20建立无线通信连接。

      门口终端10可以采用智能移动终端，例如智能手机、平板电脑等等，智能手机、平板电脑一般具有蓝牙模块、WIFI模块等可以与门禁控制器20建立无线通信连接。可以理解的是，门禁控制器20也可以是与门口终端10做成一体式结构。

      综上所述，根据本实用新型提供的二维码门禁系统，采用门口终端10的扫描二维码，获取二维码信息，该二维码信息通过无线方式发送至室内的门禁控制器20，通过门禁控制器20对该二维码信息进行识别，在识别成功后控制电子门锁30开启，如此，实现了二维码门禁管理。一方面，由于二维码生成方便，无成本，所以，本实用新型的二维码门禁系统的使用方便、成本较低；另一方面，门禁控制器20可以记录相关信息，例如来访者、开门时间等等，如此，便于门禁的统一管理。再一方面，二维码随机生成，其流通性好，同时，安全系数相对较高。

      以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的【技术领域】，均同理包括在本实用新型的专利保护范围内。

【权利要求】

1.一种二维码门禁系统，其特征在于，包括: 门口终端，所述门口终端具有一用于扫描二维码的扫描摄像头； 门禁控制器，所述门禁控制器包括无线通信单元、微处理器、数据存储单元、继电器及电源管理单元； 其中，所述无线通信单元用于与所述门口终端建立无线通信连接，以接收所述门口终端发送的二维码信息；所述微处理器与所述无线通信单元及数据存储单元连接，用于将所述二维码信息与所述数据存储单元存储的二维码信息进行匹配，并在匹配成功后输出一开锁控制信号；所述继电器与所述微处理器连接，用于响应所述开锁控制信号而开启电子门锁，所述电源管理单元与所述微处理器连接，为所述微处理器供电。

2.根据权利要求1所述的二维码门禁系统，其特征在于，所述门禁控制器还包括与所述微处理器连接用于室内开门的手动开关。

3.根据权利要求1所述的二维码门禁系统，其特征在于，所述无线通信单元为蓝牙模块、11？1模块或2.46无线模块。

4.根据权利要求1所述的二维码门禁系统，其特征在于，所述门口终端为智能移动终端。
