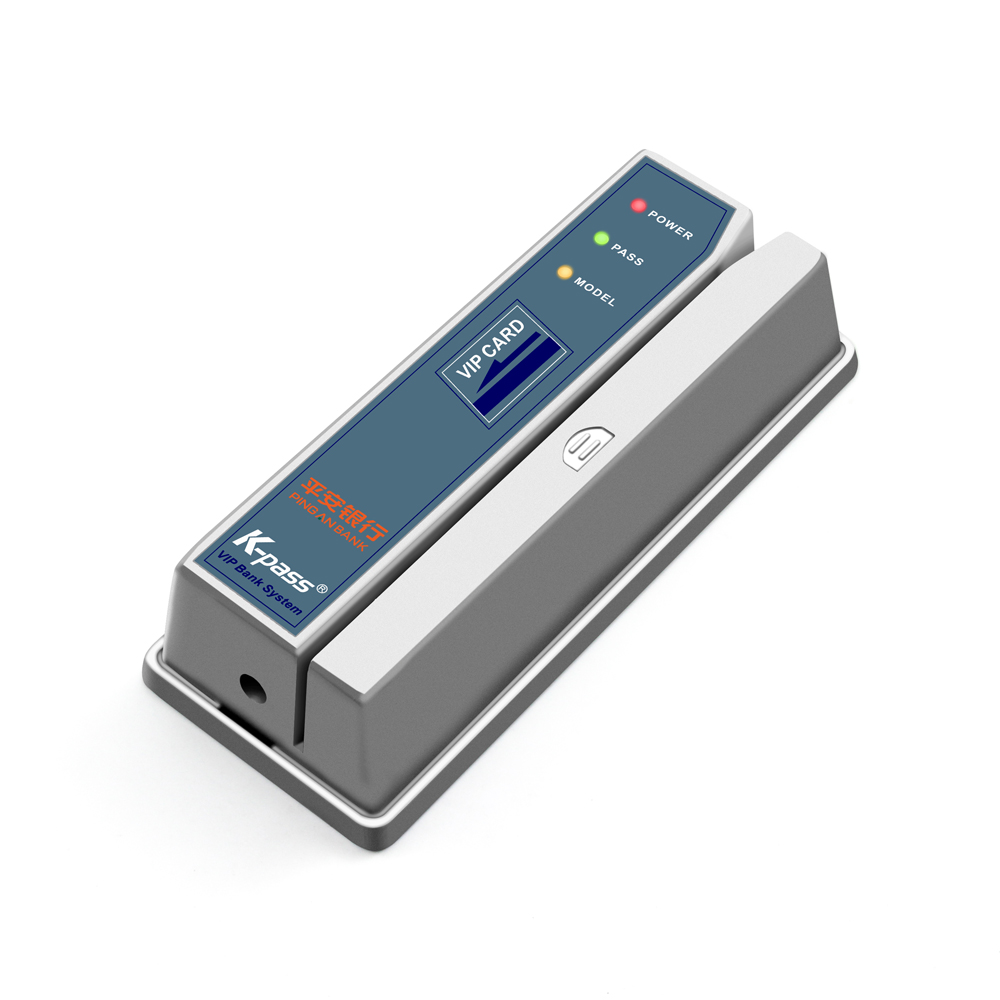

MS400-B7
产品名称： 银行卡/磁条卡专用门禁读卡器
输出方式： Wiegand 26 / 34
识别卡号： 银行卡表面卡号指定长度
工作电压： DC 12V
磁卡标准： ISO7811-7815
- 产品介绍
- 规格参数
- 应用示例
- 用户手册
银行磁卡读写器用于读写磁卡、存折的磁条信息，可广泛应用于金融、邮电、商业、交通、海关、会员卡消费和积分消费等领域。
磁卡读卡器是用于磁卡信息读取的设备。有磁卡读卡机/器，磁卡阅读机/器，磁卡刷卡机/器，磁卡刷卡槽，磁卡读磁机/器，磁卡查询机/器等叫法。
MS400系列读卡器是关于韦根26接口的二磁道磁卡阅读头，是专门供银行、证券和各商业领域使用的一种通用输入设备。
型号定义
MS400-B7 读银行卡表面卡号的后面 7位号码
MS400-A6 读银行卡表面卡号的前面 6位号码
MS400-A3-9 读银行卡表面卡号的前面 3-9 位号码
产品特点
● 磁头阅读符合ANSI/ISO标准；
● 专有的磁卡识别技术，适合各种银行卡和存折；
● 具有与计算机联机和脱机运行的特色；
● 锌合金金属外壳坚固耐用；
● 进口合金磁头，超耐磨、高灵敏度；支持高低速划卡；
● 防拆螺丝固定设计，特有防撬报警按钮；
● 采用独特抗干扰措施，适合各种环境安装使用。
状态指示
MS400系列有两个3MM指示灯，其作用如下：
指示灯1： 绿色LED，加电灯长亮，若读磁卡正确，则闪烁一下；
指示灯2： 红色LED，加电灯熄灭，若读磁卡错误，则闪烁一下。
信号定义
红 色： ＋12V
黑 色： 信号地
绿 色： DATA0
黄 色： DATA1
白 色： 读卡信号，低电平有效，通常是高电平，读卡时为低电平。
标准26位韦根通讯协议：
标准韦根输出是由26位二进制数组成，每一位的含义如下：
1 2 9 10 25 26
X X X X X X X X X X X X X X X X X X X X X X X X X X
第1位为： 2—13位的偶校验位
第2—25位： 对应于ID电子卡ID码的低8位，
第26位为： 14-25位的奇校验位
这26位数据在读出器的韦根输出线D0，D1上输出。D0，D1在没有数据输出时都保持+5V高电平。若输出为0，则D0拉低一段时间，若输出为1，则D1拉低一段时间。
特别说明
由于磁卡第二道最长有效数字为37个字节，而韦根26只能输出24有效位，即只有3个字节，故50XXMS只取卡数据的最后7个字节，然后转换成BCD码输出。
标准26位韦根通讯协议。
标准韦根输出是由26位二进制数组成，每一位的含义如下：
1 2 9 10 25 26
X X X X X X X X X X X X X X X X X X X X X X X X X X
第1位为2～13位的偶校验位
第2～25位对应于ID电子卡ID码的低8位，
第26位为14～25位的奇校验位
这26位数据在读出器的韦根输出线D0，D1上输出。D0，D1在没有数据输出时都保持+5V高电平。若输出为0，则D0拉低一段时间，若输出为1，则D1拉低一段时间。
|
工作电源 |
DC12V |
|
通讯方式 |
RS232 RS485 WG26（磁条卡后7位） WG34（磁条卡后8位） WG50（磁条卡后12位） |
|
通讯速率 |
9600 Bps |
|
静态功耗 |
32mA |
|
动态电流 |
52mA |
|
磁卡标准 |
ISO7811-7815 |
|
磁头寿命 |
大于60万次 |
|
允许刷卡速度 |
10～120cm/s |
|
最大电流 |
允许最大电锁输出电流 3A(12V) |
|
工作环境温度 |
-42度～45度 |
|
工作环境湿度 |
10～90%RH |
|
外形尺寸 |
140(L) × 57(W) × 33(H)mm |
|
产品净重 |
400克 |
